Cerniera Intermedia Hörmann Tipo 2 – Cod. 3045117

Descrizione

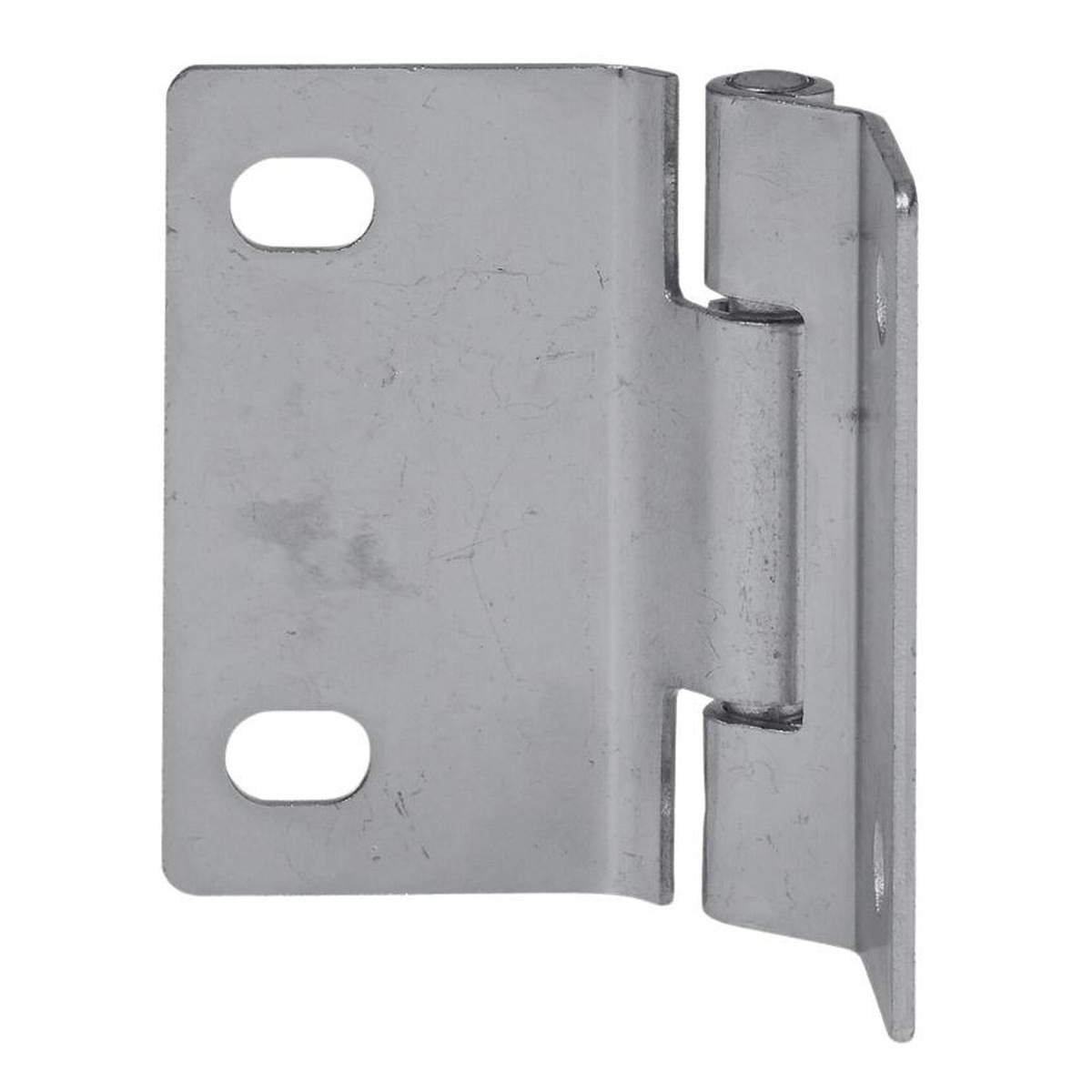

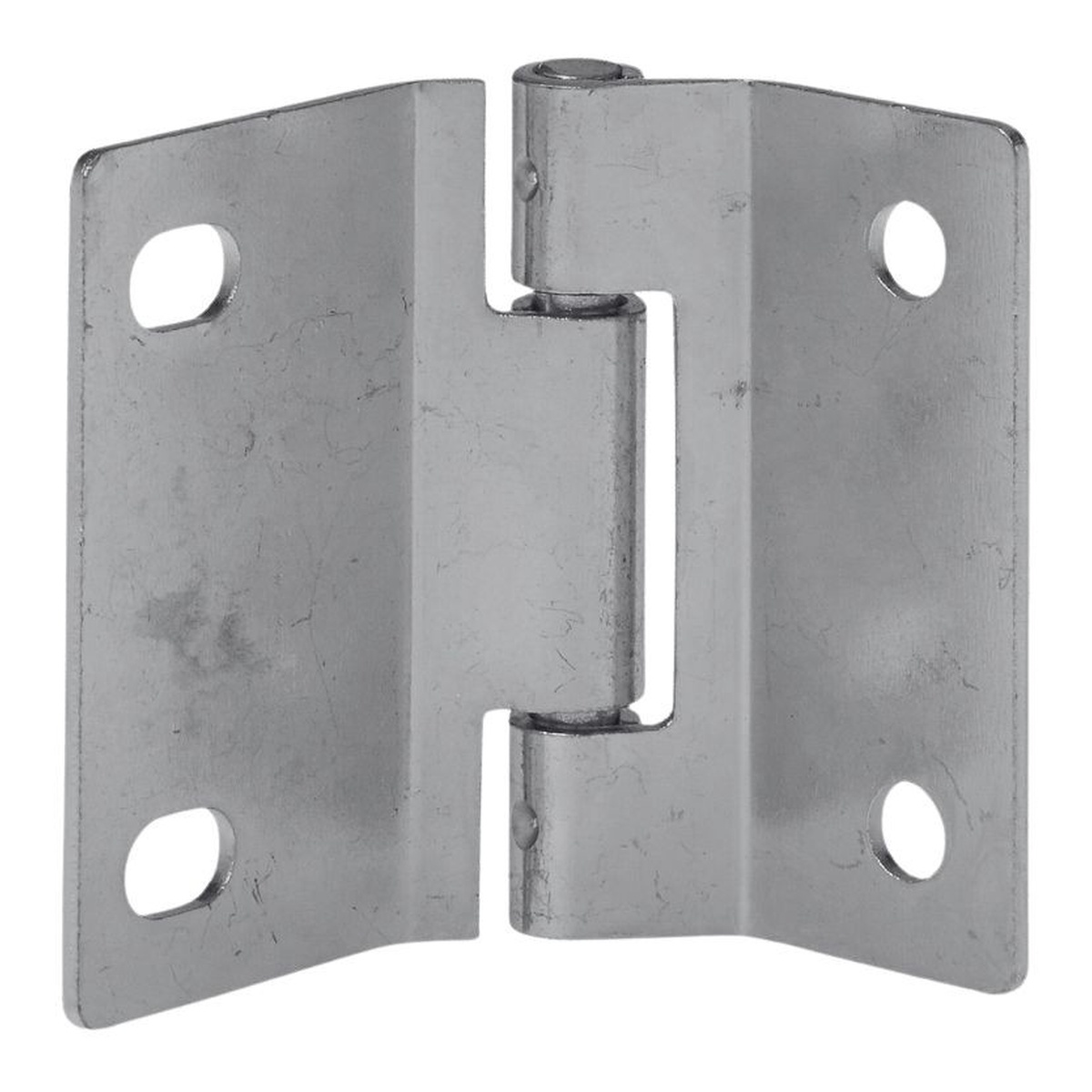

Cerniera Intermedia Tipo 2 per Portoni Sezionali Hörmann Serie 40

La cerniera intermedia Tipo 2 originale Hörmann (Cod. 3045117) è la cerniera di collegamento centrale che unisce e snoda orizzontalmente i pannelli sandwich isolati da 42 mm nei portoni sezionali residenziali e industriali Hörmann.

Caratteristiche Costruttive

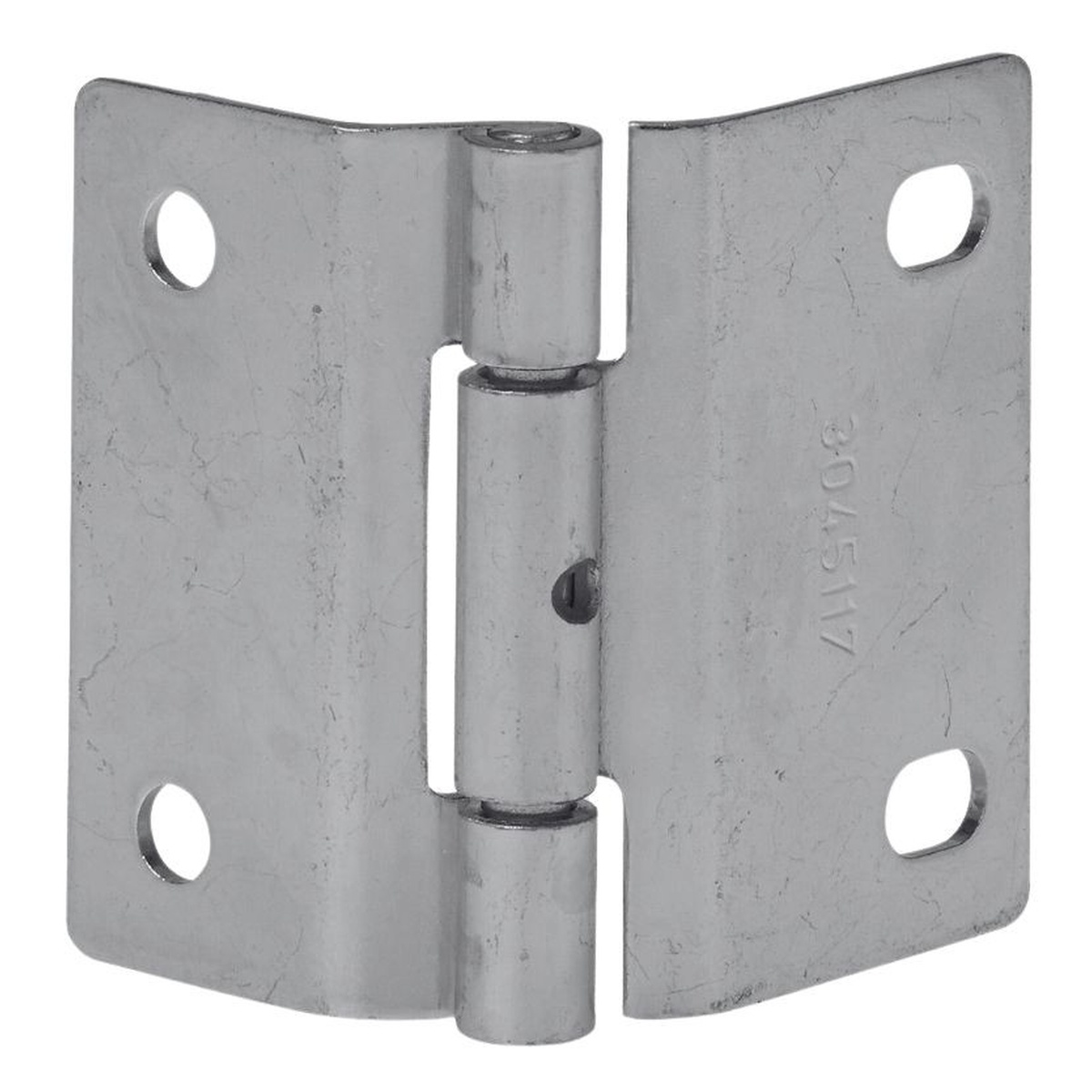

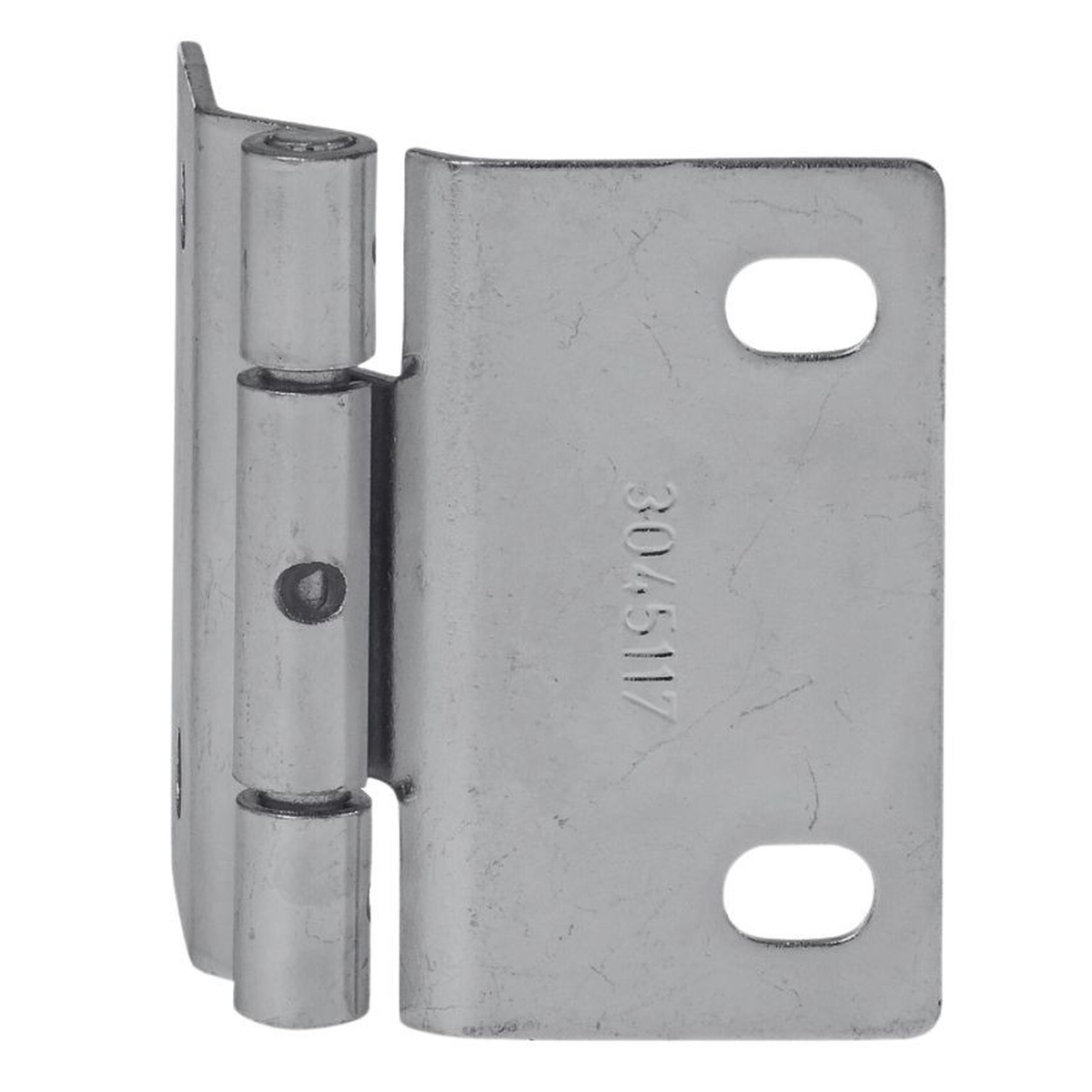

• Codice Ricambio Ufficiale: Hörmann 3045117 (Mittelscharnier Typ 2 – punzonato sul metallo)
• Materiale: Acciaio zincato a caldo ad alta resistenza alla trazione e alla corrosione
• Geometria di Rinforzo: Goffratura centrale stampata antitorsione per assorbire le sollecitazioni dinamiche del vento e dell’apertura
• Perno di Snodo: Perno rivettato di precisione con trattamento anti-attrito e zero gioco orizzontale
• Fori di Fissaggio: Asolatura pre-forata predisposta per viti autofilettanti originali Hörmann

Compatibilità Accertata

• Portoni sezionali Hörmann Serie 40 (LPU 40, LPU 42, EPU 40, LTE 40, LTH)
• Portoni sezionali Hörmann Serie 30 e modelli RenoMatic ed EcoStar
• Idonea per portoni con molle a trazione (guida Z) e molle a torsione (guide N, L, BL)

Istruzioni di Montaggio

La cerniera si monta direttamente lungo la linea di giunzione interna tra due pannelli intermedi. Per la posa corretta, allineare i fori con i rinforzi interni del pannello e serrare le viti autofilettanti con avvitatore a coppia controllata per non spanare la filettatura nella lamiera.
